BLS2731-20

14 471,99 руб.

BLS2731-20 Транзистор, мощный биполярный СВЧ-транзистор (RF Bipolar Transistor) NPN-типа, разработанный для использования в импульсных усилителях мощности СВЧ-диапазона, в основном для радиолокационных систем

под заказ от 1шт. 14 471,99 ₽
под заказ от 10шт. Цена по запросу

Категории: Дискретные полупроводники Транзисторы

Описание

1054288.pdf

Транзистор, мощный биполярный СВЧ-транзистор (RF Bipolar Transistor) NPN-типа, разработанный для использования в импульсных усилителях мощности СВЧ-диапазона, в основном для радиолокационных систем

Основные характеристики и применение:

Производитель: Изначально Philips Semiconductors, в настоящее время Ampleon.

Применение: Предназначен для использования в импульсных усилителях мощности класса C с общей базой для радиолокационных систем (радаров), работающих в диапазоне частот от 2,7 до 3,1 ГГц. Подходит для приложений с короткими и средними импульсами.

Тип транзистора: NPN, кремниевый, планарный эпитаксиальный.

Напряжение коллектор-эмиттер (макс.): 75 В.

Выходная мощность (импульсная): Обычно около 20 Вт в тестовой схеме класса C при частоте 2.7-3.1 ГГц (может варьироваться в зависимости от режима работы).

Коэффициент усиления: Обычно около 10 дБ.

Особенности:

Внутренние согласующие цепи на входе и выходе для упрощения проектирования схемы.

Балластирующие резисторы эмиттера для улучшения устойчивости и прочности.

Золотая металлизация обеспечивает превосходную надежность.

Содержит оксид бериллия (BeO), который безопасен только при условии целостности компонента. Требует особых мер предосторожности при утилизации.

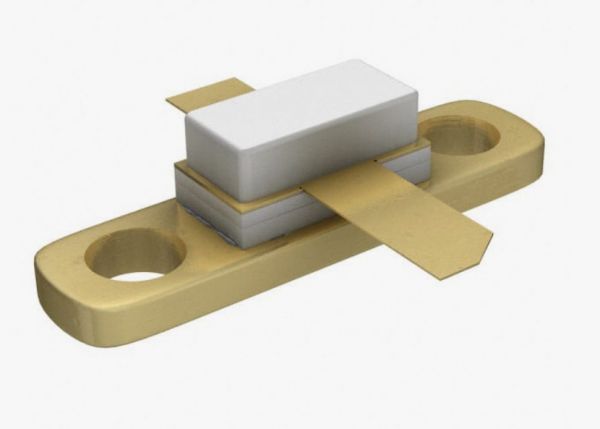

Корпус: Обычно поставляется в 2-выводном прямоугольном фланцевом корпусе с керамическим колпачком (SOT445C или SOT423A) с общим основанием, подключенным к фланцу
