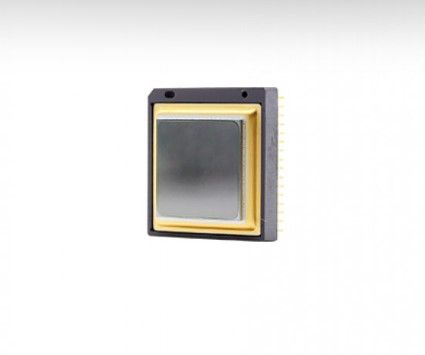

Тепловизионный сенсор RTD6122CR, производитель: iRay Technology
Длинноволновый ИК детектор RTD6122CR - это неохлаждаемый инфракрасный FPA микроболометр на оксиде ванадия (VОx), работающий в длинноволновом ИК диапазоне (8-14мкм) и имеющий разрешение 640 × 512 пикселей. Детектор оснащён вакуумной упаковкой и интегральной схемой считывания сигнала на основе КМОП (CMOS) технологии.
Основные технические характеристики
| Тип сенсора | неохлаждаемый FPA микроболометр (VОx) |
| Спектральный диапазон, мкм | 8 - 14 |
| Разрешение матрицы, пиксели | 640 × 512 |
| Размер пикселя, мкм | 12 |
| Квантовая эффективность, % | ≥ 99,5 |
| Чувствительность (NETD), мК | < 40 (F#1.0, 50Гц, 300К) |
| Быстродействие, мс | < 10 |
| Частота кадров, Гц | ≤ 60 |
| Потребляемая мощность, мВт | < 170 (50Гц, 300К) |
| Цифровой вывод данных, бит | 14 |
| Диапазон температурных измерений, ℃ | от -40 до +600 (F#1.0) |
| Режим считывания | построчный |
| Зеркальное отражение | по оси Х / по оси Y |
| Функция шумоподавления (NUC) | 6-битный режим |
| Диапазон рабочих температур, ℃ | от -40 до +85 |
| Тип упаковки чипа | 32-контактная керамическая вакуумнаяупаковка |
| Габаритные размеры, мм | 22 × 22 × 4,68 (без учёта контактов) |
| Масса, г | ≤ 5 |
